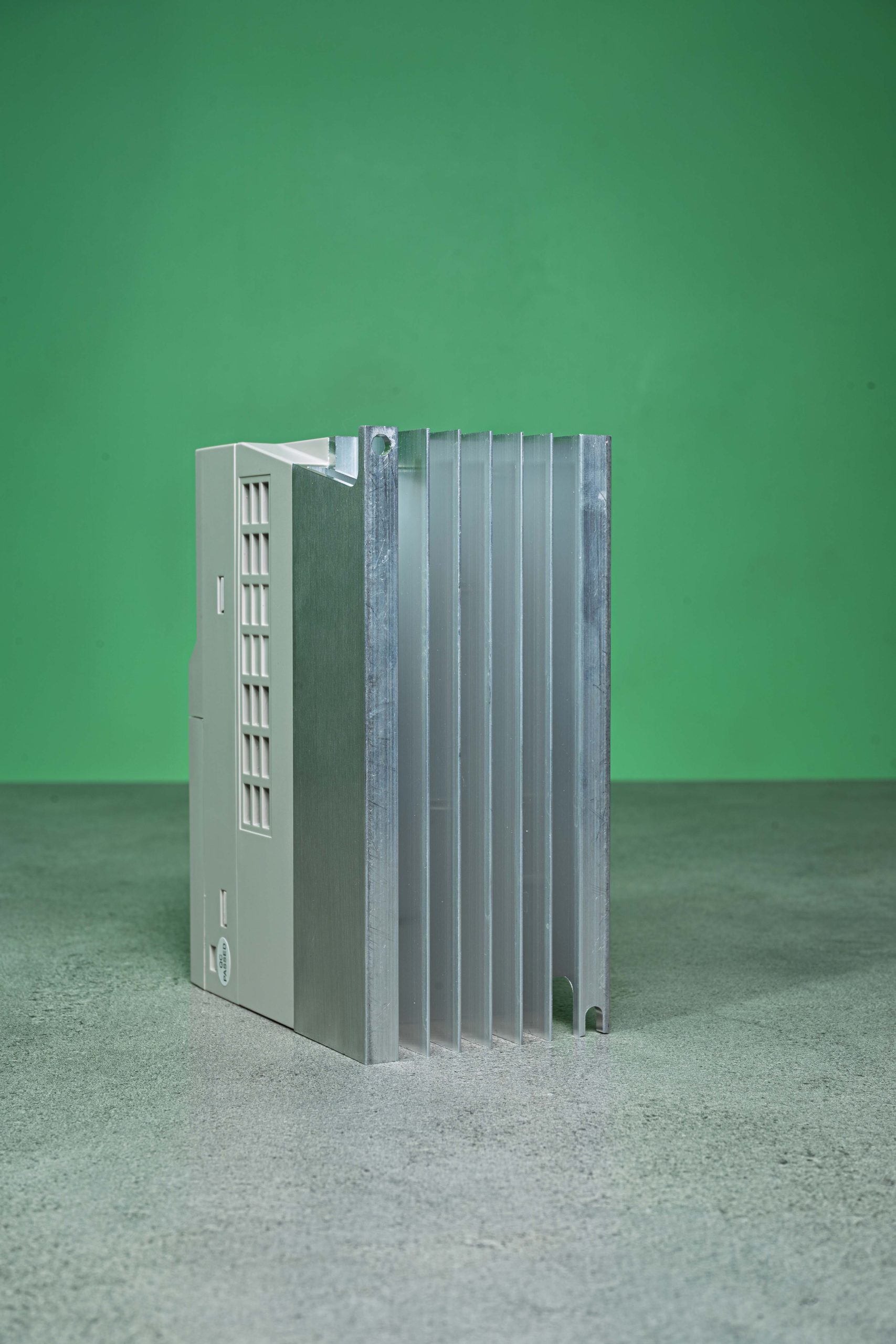

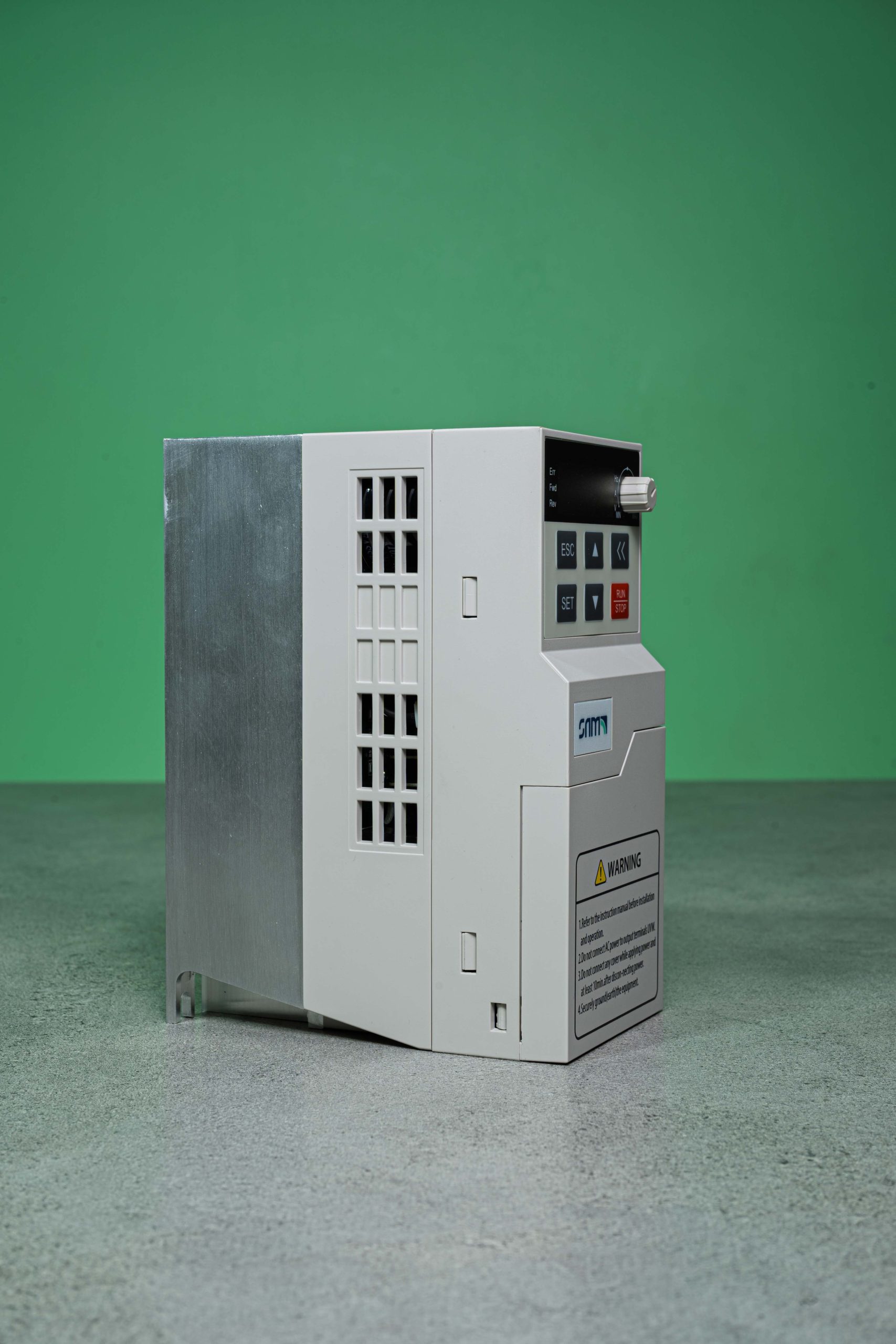

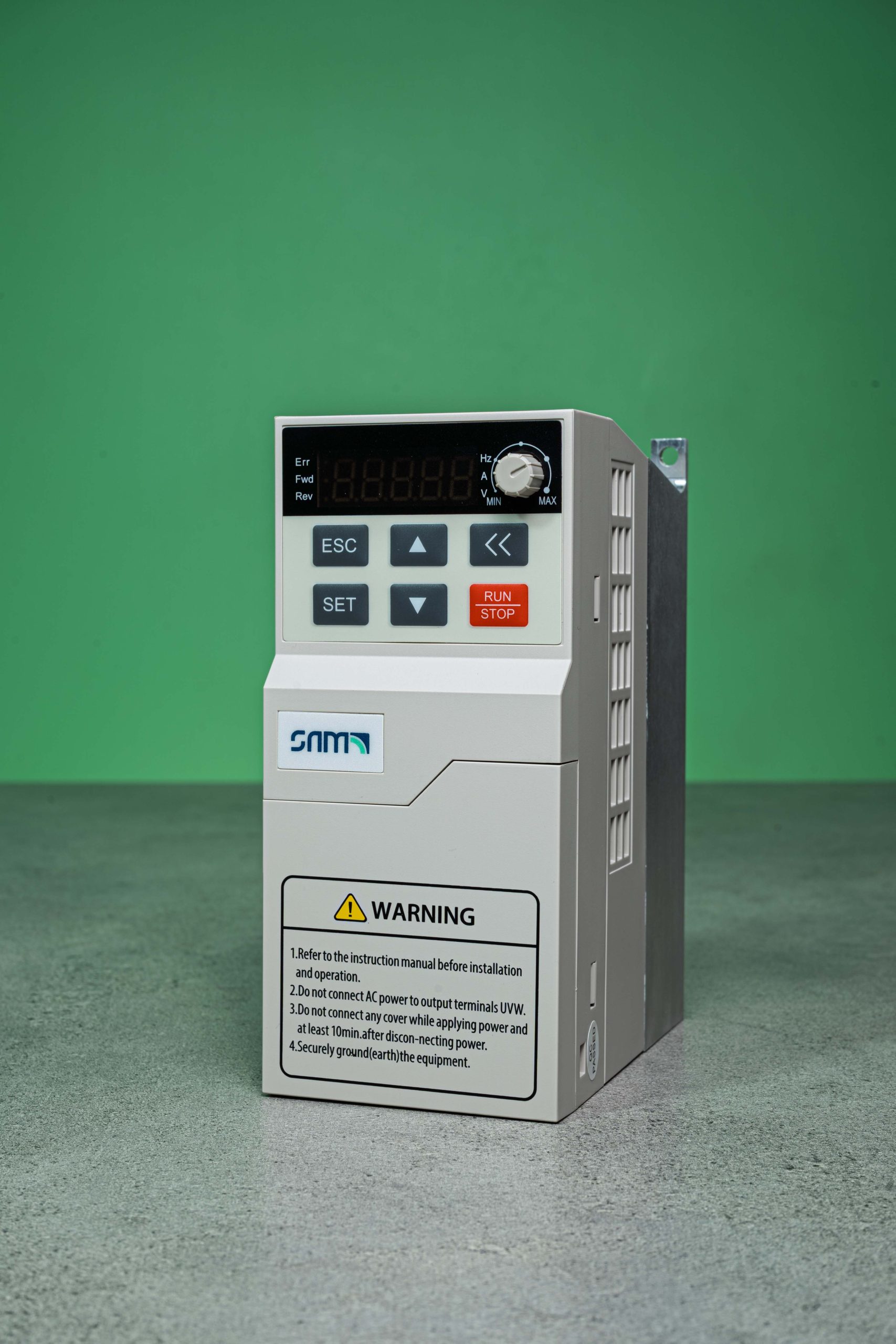

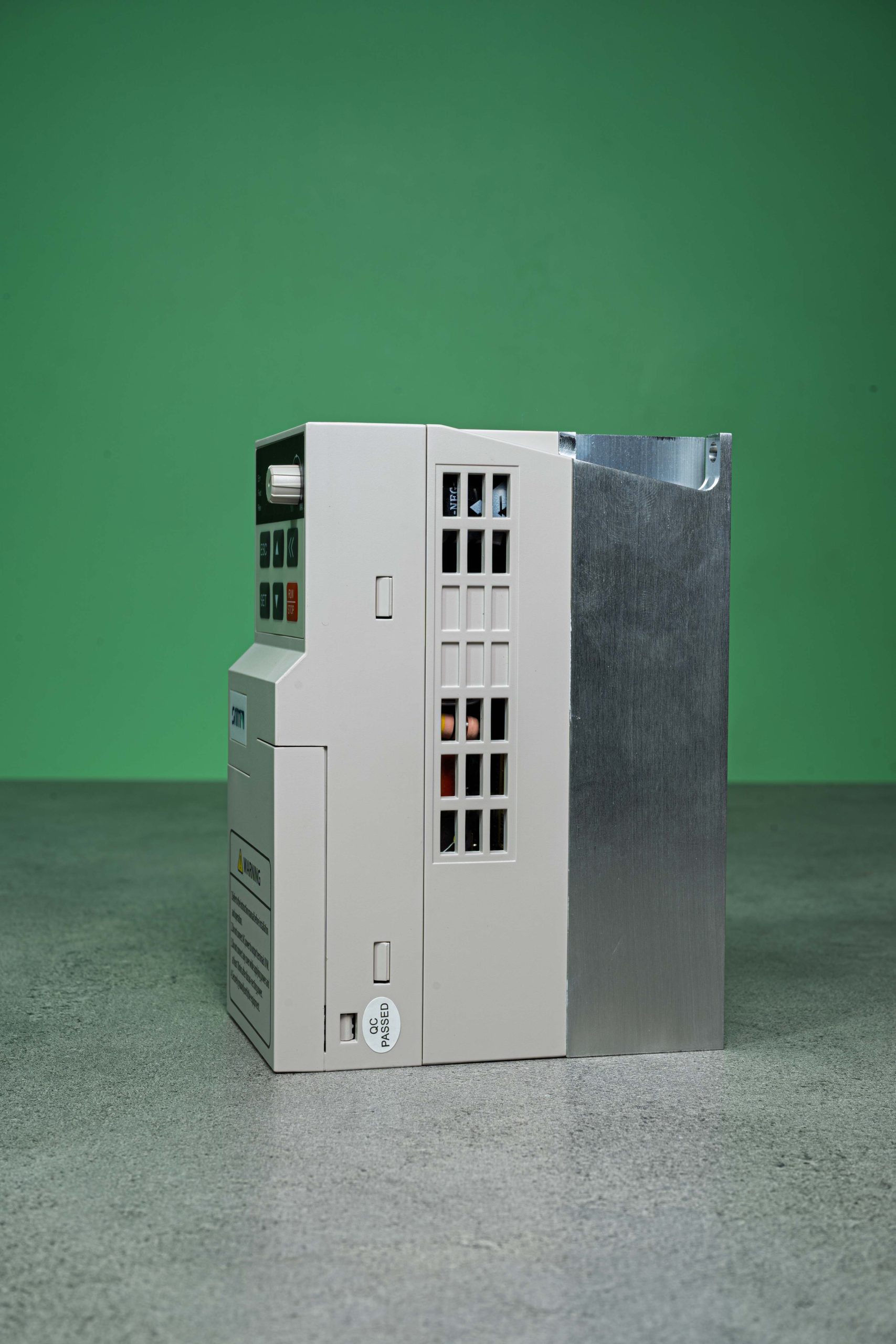

اینورتر 1/5 کیلووات ورودی 3 فاز سری SL100

توضیحات

ویژگی‌های درایو SL100

ویژگی‌های کلی:
ولتاژ ورودی: تک‌فاز 220V 50/60Hz ، سه فاز 380V 50/60Hz
نوسانات ولتاژ: 220V+-10% ، 380~415+-10%
ولتاژ خروجی: 0 تا ولتاژ ورودی
فرکانس خروجی: 0~600Hz
ظرفیت اضافه بار: %110 (برای مدت طولانی)، %150 (یک دقیقه)، %180 (دو ثانیه)

ویژگی‌های کنترلی:
متود کنترلی: کنترل V/F
رزولویشن ورودی آنالوگ: ٪ 0.1 از حداکثر فرکانس خروجی
دقت فرکانس آنالوگ ورودی: در محدوده ۰.۱٪ از حداکثر فرکانس خروجی
دقت فرکانس تنظیمات دیجیتال: در محدوده ۰.۱٪ از فرکانس خروجی تنظیم‌شده
منحنی V/F : فرکانس مرجع به طور دلخواه بین ۵ تا ۶۰۰ هرتز تنظیم می‌شود و منحنی چند نقطه‌ای ولتاژ/فرکانس (V/F) به طور دلخواه تنظیم می‌گردد.
تقویت گشتاور: تنظیم دستی از ۰.۰ تا ۲۰.۰٪ از خروجی نامی

محدود کردن اتومات جریان و فشار: چه در فرآیند شتاب‌گیری، کاهش سرعت یا عملیات حالت پایدار، به‌طور خودکار جریان و ولتاژ استاتور موتور را شناسایی کرده و آن را با استفاده از الگوریتم منحصر به فرد خود در محدوده مجاز نگه می‌دارد
کاهش ولتاژ در حین عملیات: ویژه برای کاربرانی که ولتاژ شبکه پایین و نوسانات مکرر ولتاژ شبکه دارند، سیستم قادر است طولانی‌ترین زمان ممکن عملیات را طبق الگوریتم منحصر به فرد و استراتژی توزیع انرژی باقی‌مانده حفظ کند، حتی اگر ولتاژ پایین‌تر از محدوده مجاز ولتاژ باشد.

عملکرد معمولی:
کنترل چندسرعته: کنترل چندسرعته برنامه‌پذیر ۷بخش ، با ۵ حالت عملیاتی قابل انتخاب
کنترلر PID داخلی اختیاری: کنترلر PID یکپارچه و بهینه‌شده داخلی می‌تواند کنترل حلقه بسته ساده را پیاده‌سازی کند.
ارتباط RS485 و کنترل لینک با پروتکل MODBUS

ورودی آنالوگ: ولتاژ DC (0تا 10 ولت)، جریان 0تا 20 میلی‌آمپر (به صورت آپشنال)
ورودی دیجیتال: تنظیم از طریق پنل عملیاتی، تنظیم با پتانسیومتر، تنظیم از طریق رابط RS485، کنترل از طریق ترمینال UP/DW، که همچنین می‌تواند با ورودی آنالوگ برای تنظیمات متعدد ترکیب شود.

خروجی رله و خروجی OC: 1 خروجی OC و 1 خروجی رله با کنتاکت باز (TA/TC)، تا 16 گزینه قابل تعریف
خروجی آنالوگ: یک کانال سیگنال ولتاژ ۰ تا ۱۰V، که می‌توان محدودیت‌های بالا و پایین را به طور جداگانه تنظیم کرد.
عملیات تنظیم خودکار ولتاژ: سه حالت تنظیم ولتاژ دینامیک، تنظیم ولتاژ ایستا و ولتاژ بدون تنظیم می‌تواند بسته به نیاز انتخاب شود تا بهترین اثر عملکرد پایدار بدست آید.
تنظیم زمان شتاب‌گیری و کاهش شتاب: زمان از ۰.۰۱ تا ۶۰۰ ثانیه می‌تواند به طور پیوسته تنظیم شود
عملکرد عملیات: تنظیم محدودیت‌های فرکانس بالا و پایین، محدودیت حرکت معکوس، ارتباط RS485، کنترل افزایش و کاهش فرکانس و غیره.

نمایش:
نمایش وضعیت: فرکانس خروجی، جریان خروجی، ولتاژ خروجی، سرعت موتور، فرکانس تنظیم شده، دمای ماژول، ورودی و خروجی آنالوگ و غیره.
آلارم: فرکانس خروجی، جریان خروجی، ولتاژ خروجی، سرعت موتور، فرکانس تنظیم شده، دمای ماژول، ورودی و خروجی آنالوگ و غیره.
عملکرد حفاظت/آلارم: اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، گرمای بیش از حد، اتصال کوتاه، خرابی حافظه داخلی و غیره.

مشخصات محیطی:
دمای محیط کاری: دمای محیط کاری: از -10ºC تا +45ºC (بدون یخ‌زدگی) (استفاده با کاهش ظرفیت بین 45ºC تا 50ºC).
محیط: نصب عمودی در داخل ساختمان، دور از تابش مستقیم نور خورشید، بدون گازهای خورنده و قابل اشتعال، بدون مه روغن، گرد و غبار، آب چکه‌کننده یا نمک و غیره.
ارتفاع: ۰ تا ۱۰۰۰ متر، بار به ازای هر افزایش ۱۰۰۰ متر، ۱۰٪ کاهش می‌یابد.
روش خنک‌کنندگی: خنک‌کنندگی اجباری با هوا (خنک‌کنندگی طبیعی برای مدل 2S0004، بدون فن)
نصب بر روی دیوار : مدل 2S0004 باید به صورت عمودی بر روی دیوار نصب شود.
سطح آلودگی: 2
ویبره: کمتر از ۶ متر بر ثانیه مربع
رطوبت: کمتر از 90%
کلاس حفاطت: IP20
