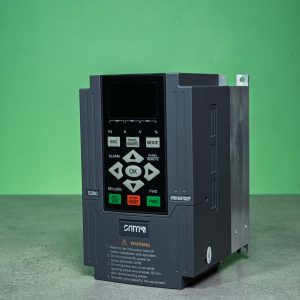

اینورتر 5/5 کیلووات سنگین کار و 7/5 کیلووات سبک کار سری S280

توضیحات

ویژگی‌های درایو S280

ویژگی‌های کلی:

ولتاژ ورودی: 3AC 380V ±20%; 3AC 220V ±20%

فرکانس ورودی : 50/60+-20%

ولتاژ خروجی: 0 تا ولتاژ ورودی

فرکانس خروجی: حالت عملکرد فرکانس پایین (0تا300 هرتز)، حالت عملکرد فرکانس بالا (0تا400 هرتز)

ورودی دیجیتال:

سری S280-4T0040 و پایین‌تر دارای 5 ورودی دیجیتال

سری S280-4T0055 و بالاتر (قابلیت گسترش موجود): دارای ۶ ورودی دیجیتال استاندارد (DI) به صورت داخلی
قابلیت گسترش به ۹ ورودی، یکی از آن‌ها برای ورودی دیجیتال با سرعت بالا (گسترش به صورت اختیاری قابل تنظیم)

خروجی دیجیتال:

سری S280-4T0040 و پایین‌تر: دارای ۱ خروجی دیجیتال استاندارد (DO) به صورت داخلی
سری S280-4T0055 و بالاتر: دارای ۲ ورودی دیجیتال استاندارد (DO) به صورت داخلی
قابلیت گسترش ۱ خروجی دیجیتال با سرعت بالا (۰~۱۰۰ کیلوهرتز)

پالس ورودی: ورودی پالس ۰ تا ۱۰۰٫۰ کیلوهرتز. اتصال خروجی OC نوع NPN (اختیاری)

پالس خروجی: خروجی پالس ۰ تا ۱۰۰٫۰ کیلوهرتز نوع NPN OC (اختیاری)

ورودی آنالوگ:

سری  مدل S280-4T0040 و پایین‌تر (بدون قابلیت گسترش): یک  ورودی ولتاژ ۰ تا ۱۰ ولت (AI1)، ورودی جریان ۰ تا ۲۰ میلی‌آمپر (AI2)؛

سری  مدل S280-4T0055 و بالاتر (قابلیت گسترش موجود): ورودی ولتاژ ۰ تا ۱۰ ولت (AI1)، ورودی جریان ۰ تا ۲۰ میلی‌آمپر (AI2)؛ قابلیت گسترش ۱ ورودی آنالوگ (AI) با ورودی ولتاژ دو قطبی -10 ولت تا 10 ولت؛







 خروجی آنالوگ:

سری مدل S280-4T0040 و پایین‌تر (بدون قابلیت گسترش، اختیاری):  یک خروجی آنالوگ 0تا 10 ولت و دارای خروجی آنالوگ 0 تا 20 میلی آمپری  به صورت اختیاری

سری مدل  S280-4T0055 و بالاتر (قابلیت گسترش موجود): دو  خروجی آنالوگ 0تا 10 ولت و دارای خروجی آنالوگ 0 تا 20 میلی آمپری  به صورت اختیاری

خروجی دیجیتال:

استاندارد: یک مجموعه رله با کنتاکت (NO) AC 250V/1A، قابل گسترش به ۱ تا ۶ مجموعه کنتاکت  نرمالی باز و نرمالی بسته







ویژگی‌های کنترلی:

حالت کنترل:

• کنترل برداری حلقه بسته
• کنترل برداری حلقه باز
• کنترل ولتاژ/فرکانس (V/F)

رزولویشن فرکانس:

حالت عملکرد فرکانس پایین: ۰٫۰۱ هرتز؛
حالت عملکرد فرکانس بالا: ۰٫۱ هرتز

ظرفیت اضافه بار:

نوع G:  ۱۱۰٪ — مدت زمان طولانی؛ ۱۵۰٪ — ۹۰ ثانیه؛ ۱۸۰٪ — ۲ ثانیه؛

نوع P: ۱۰۵٪ — مدت زمان طولانی؛







عملکرد معمولی:

اجرای چند مرحله‌ای: اجرای ۱۵ سرعت/فرکانس مختلف، با قابلیت تنظیم مستقل جهت چرخش، زمان، شتاب‌گیری (acc) و کاهش سرعت (dec) برای هر مرحله.
۷ تنظیم فرآیندی PID با امکان فعال یا غیرفعال کردن عملکرد کنترل PID.

PID داخلی تعبیه‌شده: کنترل‌کننده PID داخلی، قابل استفاده برای تجهیزات خارجی.

ارتباط مدباس: پروتکل ارتباطی استاندارد MODBUS (به‌صورت اختیاری)، با قابلیت انعطاف‌پذیر نگاشت خواندن و نوشتن پارامتر



ترمز دینامیکی: ولتاژ عملکرد: ۷۶۰~۶۵۰ ولت، نرخ ترمزگیری: ۱۰۰٪~۵۰٪

عملکردهای عمومی:

بازنشانی پس از قطع برق، بازیابی پس از وقوع خطا، شناسایی خودکار پارامترهای موتور به‌صورت دینامیکی/استاتیکی، فعال‌سازی شروع، فعال‌سازی اجرای حرکت، تأخیر در شروع، محدودسازی جریان بیش‌ازحد، جلوگیری از افزایش یا کاهش بیش‌ازحد ولتاژ، منحنی V/F قابل تنظیم توسط کاربر، اصلاح شکل موج ورودی آنالوگ، تست عملکرد در هنگام قطع برق، عملکرد مناسب برای ماشین‌های نساجی با نوسان فرکانس (swing frequency).

گشتاور راه اندازی بالا: برای بارهایی که دارای اینرسی بالا و اصطکاک ایستا هستند، می‌توان گشتاور شروع فوق‌العاده قوی را برای مدت زمان مشخص تنظیم کرد.



عملکردهای منحصر به فرد:



تایمر: سه تایمر داخلی با پنج نوع ساعت و شش حالت شروع راه‌اندازی مختلف، چندین سیگنال کنترل درب و حالت‌های کاری، ۷ سیگنال خروجی.

کانتر: ۲ شمارنده داخلی، ۳ انتخاب لبه پالس شمارش، ۶ حالت راه‌اندازی، ۷ سیگنال خروجی.

ماکروپارامتر:

ماکرو کاربردی: آسان برای تنظیم و تثبیت جزئی چند گروه پارامتر معمولی، تنظیم ساده پارامترها برای کاربردهای عمومی.

ماکرو سیستم: مناسب برای تغییر حالت عملکرد دستگاه (مثلاً تغییر بین حالت‌های عملکرد با فرکانس بالا و پایین)، پارامترهای جزئی تعریف‌شده توسط کاربر.



فانکشن‌های حفاظتی:

حفاظت در حال اجرا:

حفاظت در برابر جریان اضافه، حفاظت در برابر ولتاژ زیاد، حفاظت در برابر اتصال کوتاه، حفاظت در برابر داغ شدن اینورتر، حفاظت در برابر اضافه بار اینورتر، حفاظت در برابر اضافه بار موتور، حفاظت در برابر فقدان فاز خروجی

اختلال در تجهیزات:

بررسی ناهنجاری جریان، ناهنجاری ذخیره‌سازی EEPROM، ناهنجاری واحد کنترل، اضافه‌دما موتور، خرابی حلقه جمع‌آوری دما

اتصال موتور:

اتصال نادرست موتور، عدم تعادل پارامترهای سه فاز موتور، شناسایی نادرست پارامترها
