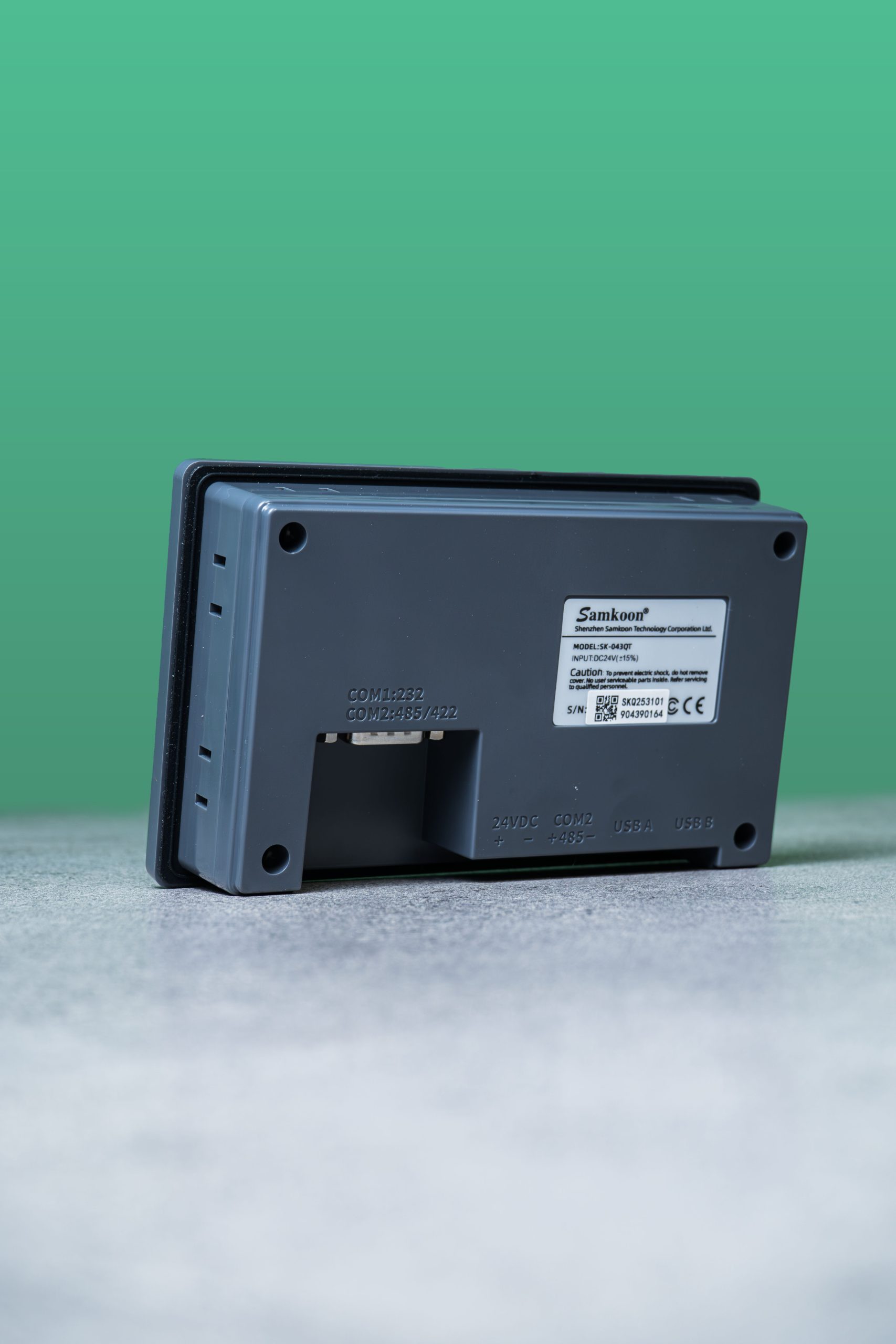

Samkoon SK-043QT HMI

توضیحات

نوع صفحه نمایش: LED

تعداد رنگ: 16.77 million

نوع هسته: دو هسته ای Cortex A7 1GHz

اندازه صفحه نمایش: 4.3 اینچ (16:9)

پورت اترنت: ندارد

رطوبت محیط کاری: 5% to 95% RH (no condensation)

ابعاد جای گذاری سوراخ: 132×80(mm)

دمای محیطی: -20°C to 55°C (no freezing)

ابعاد خارجی: 139×86×31(mm)

CAN پورت: ندارد

توان مصرفی: 3w

منبع تغذیه: (DC12~24V)±15%

نرم افزار برنامه نویسی: SKTOOL 7.0

رزولوشن: 480×272

SD کارت: ندارد

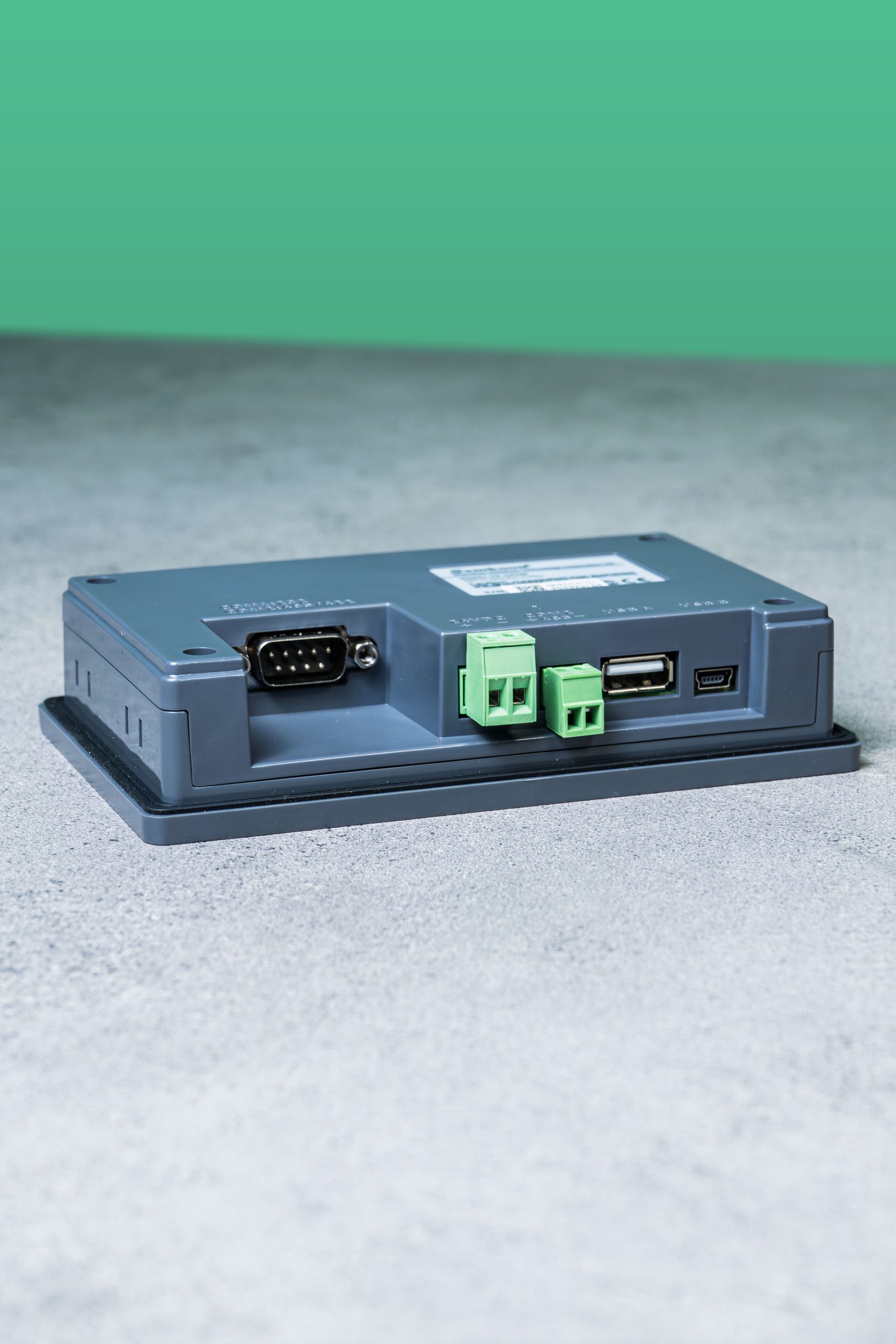

نوع پورت: COM1 (RS232), COM2 (RS485/422), COM2 (RS485)

usb پورت دانلود: دارد

usb پورت: دارد

جرم: 200g

ابعاد HMI مدل: SK-043QT

HMI چیست؟

hmi مخفف عبارت Human Machine Interface است که شامل یک نمایشگر قابل لمس است که رابط گرافیکی آن توسط نرم افزار های مخصوص طراحی می شود و براي مانيتور كردن و مشاهده و تنظیم پارامترهاي دستگاه هاي صنعتي مثل plc و اينورتر و…. استفاده میشود. هرچه تعداد رنگ‌ها در پنل HMI بیشتر باشد، کیفیت رابط گرافیکی آن بالاتر خواهد رفت. به طور معمول این نمایشگرها باید حداقل از 16 هزار رنگ پشتیبانی کنند تا کیفیت خوبی را در اختیار شما قرار دهند.به جز تعداد رنگ‌ها، رزولوشن HMI هم بر روی وضوح رابط گرافیکی آن تاثیرگذار است که باید 640 در 400 یا 600 در 800 پیکسل باشد؛ در این صورت شما می‌توانید به راحتی المان‌های گرافیکی را تشخیص داده و از آن برای کنترل فرایند استفاده کنید. به طور خلاصه، HMI یک سیستم کنترلی است که به اپراتور انسانی اجازه می دهد ماشین یا قطعه ای از تجهیزات را کنترل کند.

کاربرد سیستم HMI :

قابلیت تنظیم ورودی‌ها

نمایش داده‌ها به صورت تصویری

مانیتورینگ خروجی ماشین آلات صنعتی

پیگیری فرایند در زمان تولید

اطلاع از داده‌های عملکردی در فرایندهای صنعتی

دریافت دستورارت کنترلی از اپراتور

تنظیم کردن ست پوینت

قابلیت توقف و شروع انجام فرایند
