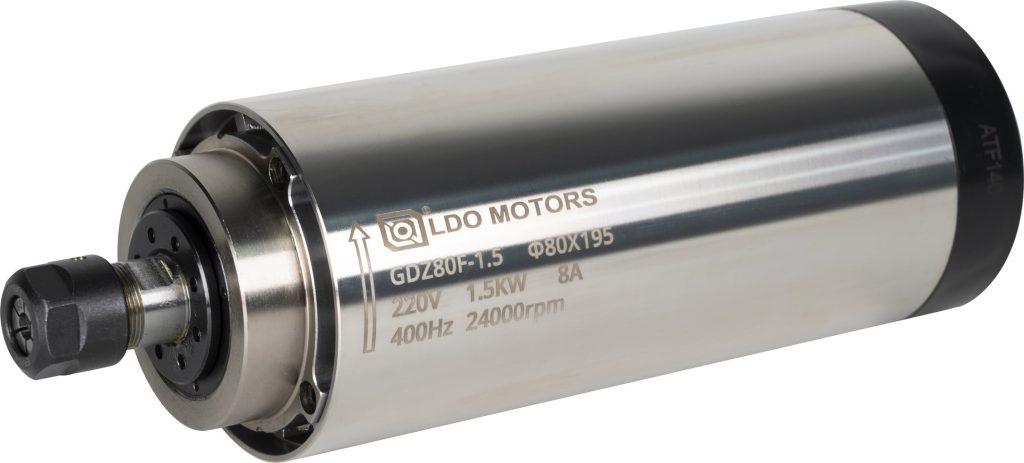

اسپیندل موتور چیست؟
اسپیندل موتور (Spindle Motor) یکی از پرکاربردترین موتورهای الکتریکی در تجهیزات صنعتی بهویژه ماشینهای CNC، دستگاههای تراش، فرز و حکاکی است. این موتورها قادرند با سرعتهای بسیار بالا کار کنند و گشتاور مناسب برای عملیات دقیق ماشینکاری را فراهم کنند. ویژگی اصلی اسپیندل موتور توانایی کارکرد در فرکانسهای بالا است، که این موضوع نیاز به درایوهایی با قابلیت کنترل دقیق فرکانس و ولتاژ را اجتنابناپذیر میسازد
اهمیت اسپیندل موتور در صنایع
امروزه در صنایع مختلف مانند ماشینابزار، چوب، سنگ، شیشه و فلزکاری، استفاده از اسپیندل موتور نقش حیاتی دارد. دقت بالا، سرعت قابل تنظیم و دوام زیاد باعث شده این موتورها به انتخاب اول بسیاری از طراحان سیستمهای صنعتی تبدیل شوند. برای بهرهبرداری بهینه از این موتورها، انتخاب و راهاندازی صحیح درایو اهمیت زیادی دارد.

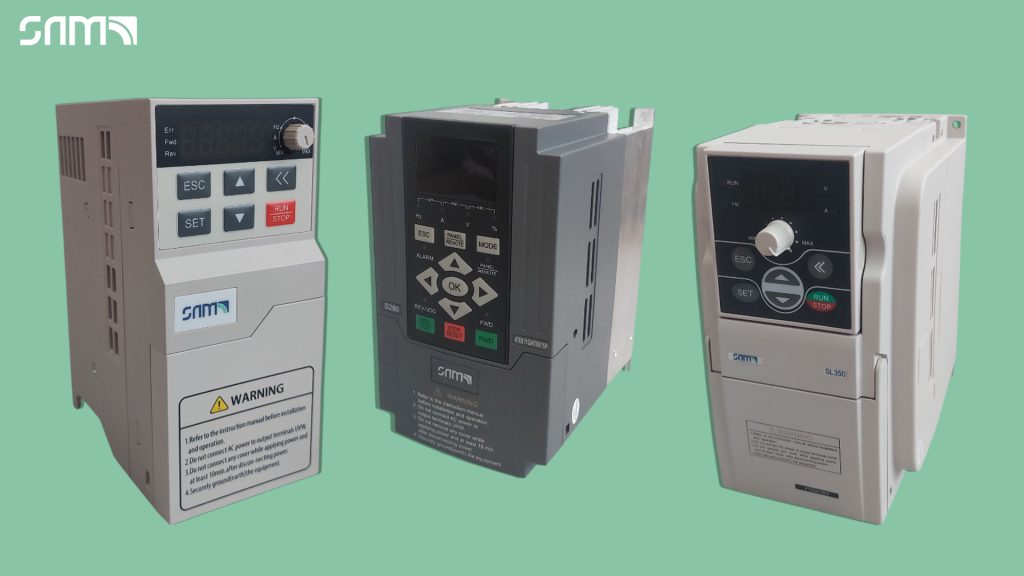

در ادامه به نحوهی تنظیم پارامترهای کلیدی برای راهاندازی موتورهای اسپیندل با سه مدل درایو SAM میپردازیم.
راهاندازی اسپیندل موتور با درایو SAM سری SL100
برای راهاندازی اسپیندل موتور با این سری از درایو، کافی است پارامترهای زیر را مطابق با مقدار ماکزیمم فرکانس موتور اسپیندل تنظیم کنید:
- F0.03 (Upper limit frequency) = حداکثر فرکانس موتور
- F2.00 (Fundamental frequency) = حداکثر فرکانس موتور
- F3.13 (Maximum set frequency) = حداکثر فرکانس موتور
به این ترتیب درایو قادر خواهد بود موتور اسپیندل را در بازهی کامل فرکانس کاری کنترل نماید.

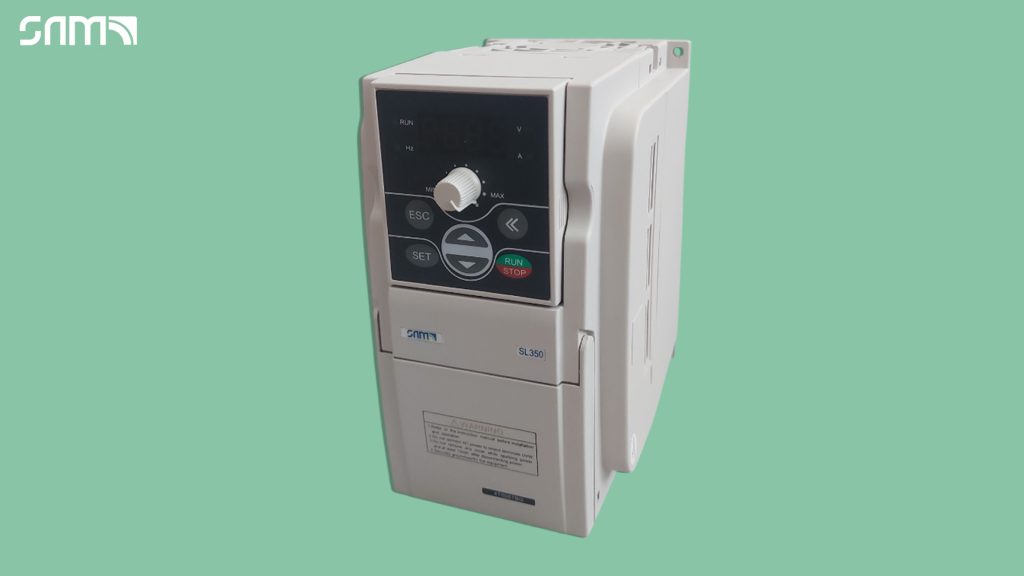

راهاندازی اسپیندل موتور با درایو SAM سری SL350
در این سری تنظیمات کمی پیچیدهتر است و باید دقت بیشتری به خرج داد.
- ابتدا پارامتر F0.10 (Output and control setting) مقداردهی میشود.
- رقم یکان: تعیینکنندهی مد کنترلی است:
- 0= مد V/F
- 1= وکتور حلقه باز برای موتور آسنکرون
- 2= وکتور حلقه باز برای موتور سنکرون
- رقم دههزارگان باید روی مقدار1 تنظیم شود.
- رقم یکان: تعیینکنندهی مد کنترلی است:
- سپس پارامتر F0.02 (Upper limit frequency) را برابر ماکزیمم فرکانس اسپیندل موتور قرار دهید.
با این تنظیمات، درایو SL350 قابلیت راهاندازی انواع موتورهای اسپیندل در مدهای مختلف کنترلی را خواهد داشت.

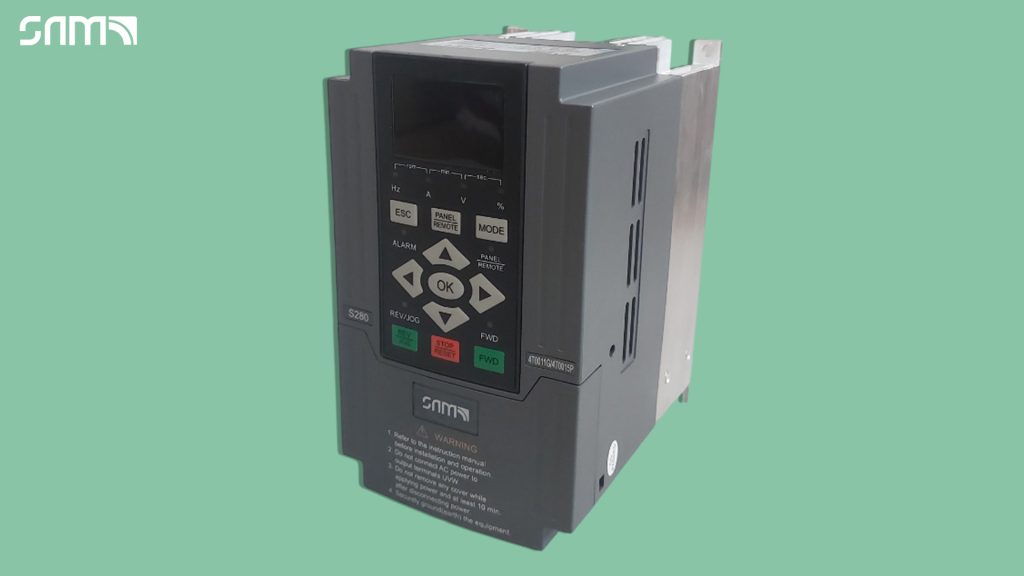

راهاندازی اسپیندل موتور با درایو SAM سری S280
این سری از درایوها انعطافپذیری بالایی دارند و پارامترهای بیشتری باید تنظیم شوند:
- F0.2.28 (Maximum value of frequency setting) = حداکثر فرکانس موتور
- F0.2.29 (Panel digital of frequency) = حداکثر فرکانس موتور
- F0.1.20 (Maximum output frequency) = حداکثر فرکانس موتور
- F0.1.21 (Upper limit frequency) = حداکثر فرکانس موتور
نکته مهم:
- اگر موتور در مد V/F کار کند:
- F1.2.15 (Upper limit frequency) = حداکثر فرکانس موتور
- F1.2.16 (Motor reference voltage) = ولتاژ نامی موتور
- اگر موتور در مد وکتور کار کند: لازم است مطابق دستورالعمل منوال، فرآیند تیونینگ (Auto Tuning) انجام شود. لازم به ذکر است در مد وکتور پیشنهاد میگردد اگر مدل درایو ورودی سه فاز بود اینورتر با دو رنج توانی بالاتر برای بهبود کارکرد انتخاب گردد.
